Huawei SmartAX MA5600T

На этой странице собраны материалы по xPON оборудованию Huawei MA5600T.
MA5608T
MA5603T/MA5683T
MA5600T/MA5680T
SCU ( Super Control Unit Board) Huawei MA5600T/MA5680T/MA5683T/MA5603T:
Таблица сравнения SCU.
Таблица совместимости SCU.
Блоки питания Huawei MA5600T/MA5680T/MA5683T/MA5603T :
GIU – General Interface Unit (Upstream Interface Board) MA5600T/MA5680T/MA5683T/MA5603T
Таблица сравнения GIU.
Таблица совместимости GIU.
GPIO – General Purpose Input/Output MA5600T/MA5680T/MA5683T/MA5603T
MA5600 PON Cards
MA5600T MA5603T and MA5608T V800R018C10SPC200 Product_Documentation (в формате HDX)
HedEx Lite V200R006C00SPC007 English forEnterprise (для чтения HDX)

Линейка Huawei MA5600T – представлена примерно 15 лет назад. Позиционируется как универсальная сервисная платформа, которая поддерживает ADSL2+, VDSL2, Vectoring, SHDSL, POTS, GPON, 10G GPON, P2P.

В модельном ряду представлены шасси малой, средней и высокой емкости.

Шасси малой емкости – MA5608T

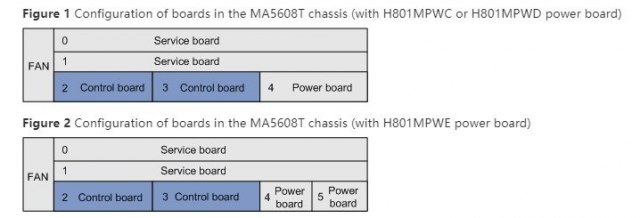

Схема компонентов:

Варианты MCU ( Control Board):
H801MCUD – 4 GE ports
H801MCUD1 – 2 GE ports and 2 GE/10 GE ports


Блоки питания :
H801MPWC – 48v, два ввода.
H801MPWD – один ввод 220v, второй 48v.
H801MPWE – Один ввод 220v, занимает 1 слот.

PON карты – в таблице.

Шасси средней емкости – MA5603T и MA5683T

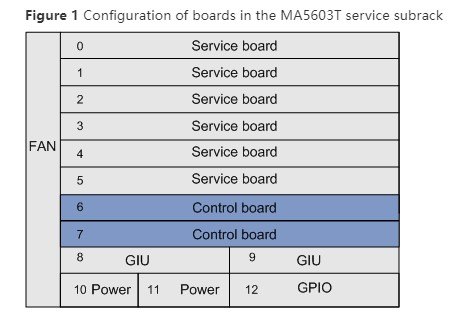

Схема компонентов:

Шасси средней емкости было выпущено два вида – MA5603T и MA5683T.
MA5683T поддерживает только карты xPON.

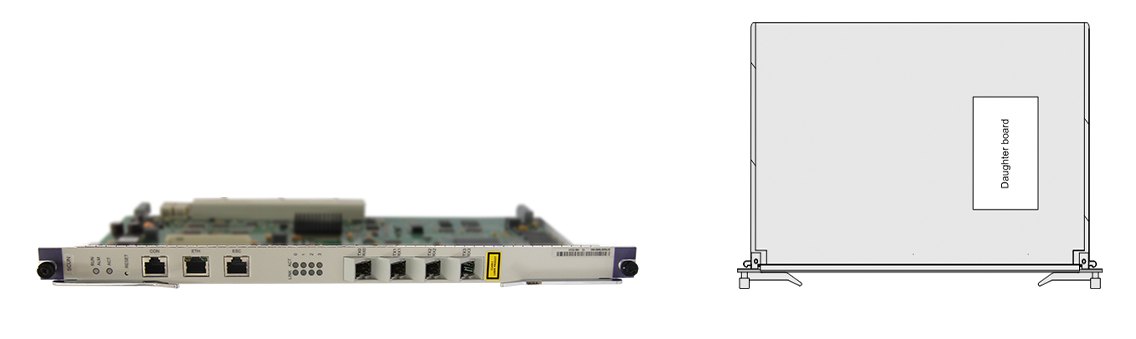

Варианты SCU ( Super Control Unit Board) Huawei MA5600T/MA5680T/MA5683T/MA5603T:

Доступно 9 вариантов SCU. Часть функционала реализовано с помощью дополнительной карты (например VOIP, 1588v2, BFD итп), которая устанавливается на SCU.
Самым распространенным вариантом являются H801SCUN и H802SCUN.
От типа установленного SCU зависит, какие карты будут поддерживаются в шасси.

Таблица совместимости SCU.
Таблица сравнения SCU.

Блоки питания Huawei MA5600T/MA5680T/MA5683T/MA5603T :

Шасси комплектуется только блоками питания 48v.

H801PRTA – Alarm Monitoring (YES) | E-label (Yes) | Indicator – PWR48 and FUSE_48
H801PRTE – Alarm Monitoring (YES) | E-label (Yes) | Indicator – ALARM
H801PRTG – Alarm Monitoring (NO) | E-label (NO) | Indicator – No

GIU – General Interface Unit (Upstream Interface Board) MA5600T/MA5680T/MA5683T/MA5603T.

Карты Upstream Interface Board обеспечивают подключение OLT к сети. Доступно 14 вариантов GIU.
Самые распространенные – H801X2CS и H802X2CS.
Имеют на борту два порта 10G SFP+.


GPIO – General Purpose Input/Output MA5600T/MA5680T/MA5683T/MA5603T.

Универсальные платы для подключения синхронизации BITS, ToD итп.

PON карты – в таблице.

Шасси высокой емкости – MA5680T и MA5600T

Схема компонентов:

Шасси высокой емкости было выпущено два вида – MA5680T и MA5600T.
MA5680T поддерживает только карты xPON.
Так же оба шасси могут иметь два вида исполнения:
21″ дюймов (ETSI) – 16 слотов.
19″ дюймов – (IEC) – 14 слотов.

Компоненты шасси такие же, как в MA5603T/MA5683T.

Таблица сравнения карт xPON для MA5600:

model nameH801GPMDH802GPBDH805GPBDH806GPBHH807GPBHH802GPFDH805GPFDH806GPFDH802XGBC
(10G PON)
H801XGBD
(10G PON)
DatasheetDatasheetDatasheetDatasheetDatasheetDatasheetDatasheet
Max Split:1:1281:1281:1281:1281:1281:1281:1281:1281:2561:256
Pon Ports8888816161648
Forwarding capability20 Gbit/s20 Gbit/s20 Gbit/s40 Gbit/s40 Gbit/s40 Gbit/s40 Gbit/s40 Gbit/s
T-CONTs per PON port1024102410241024102410241024102420482048
Service flows per PON board6144818481848184818461441636816368819416368
Number of GEM ports supported by each board81928192819281928192163841638416384
Max MTU2004200420042004921620049216921620049216
MAC addresses1638481928192163841638416384327683276881928192
Maximum distance difference between
two ONUs under the same PON port
40 km from V800R01320 km20 km40 km from V800R01340 km from V800R01340 km from V800R01340 km from V800R01340 km from V800R01340 km from V800R01340 km from V800R013
N:1/1:1 VMACSupportedSupportedSupportedSupportedSupportedSupportedSupportedSupported
FECBidirectionBidirectionBidirectionBidirectionBidirectionBidirectionBidirectionBidirectionBidirectionBidirection
CAR groupSupportedSupportedSupportedSupportedSupportedSupportedSupportedSupportedSupportedSupported
IPv6SupportedSupportedSupportedSupportedSupportedSupportedSupportedSupported
4-level HQoSNOT SupportedNOT SupportedNOT SupportedNOT SupportedSupportedNOT SupportedSupportedSupportedNOT SupportedSupported
Variable-length OMCISupported from V800R013Supported from V800R013Supported from V800R013Supported from V800R013Supported from V800R013Supported from V800R013Supported from V800R013Supported from V800R013
ONU-based shaping or
queue-based shaping
SupportedNOT SupportedSupportedSupportedSupportedSupportedSupportedSupportedSupportedSupported
Load sharingSupportedSupportedSupportedSupportedSupportedSupportedSupportedSupported
High-precision clock and
time synchronization
SupportedSupportedSupportedSupportedSupportedSupportedSupportedSupported
Type B (single-homing)/Type C protectionSupportedSupportedSupported
Type B protection (single-homing and dual-homing)SupportedSupportedSupportedNOT SupportedSupported
Type C protection (single-homing and dual-homing)SupportedSupportedSupported
Rogue ONU detection and isolationSupportedSupportedSupportedSupportedSupportedSupportedSupportedSupportedSupportedSupported
Automatic shutdown at high temperatureSupportedSupportedSupportedSupportedSupportedSupportedSupportedSupportedSupportedSupported
Automatic shutdown of an idle portSupportedSupportedSupportedSupportedSupportedSupportedSupportedSupported
1:64 eOTDRSupported (used together with
the reflector)
Supported (used together with
the reflector)
Supported (used together with
the reflector)
1588v2NOT SupportedNOT SupportedSupportedSupportedSupportedSupportedSupportedSupportedSupportedSupported
Power consumption (MAX):46 W45 W49 W46 W38 W73 W50 W46 W85 W50 W
